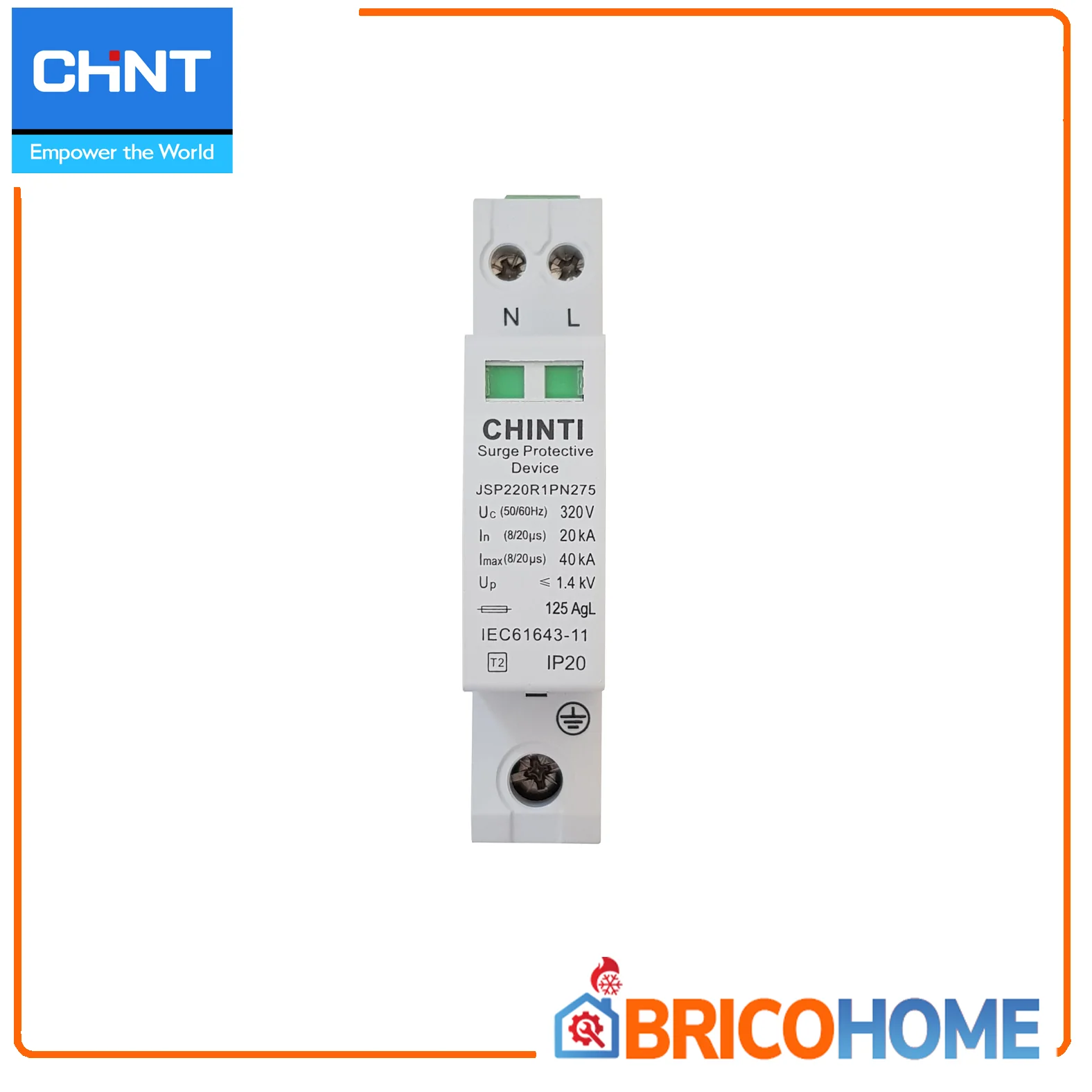

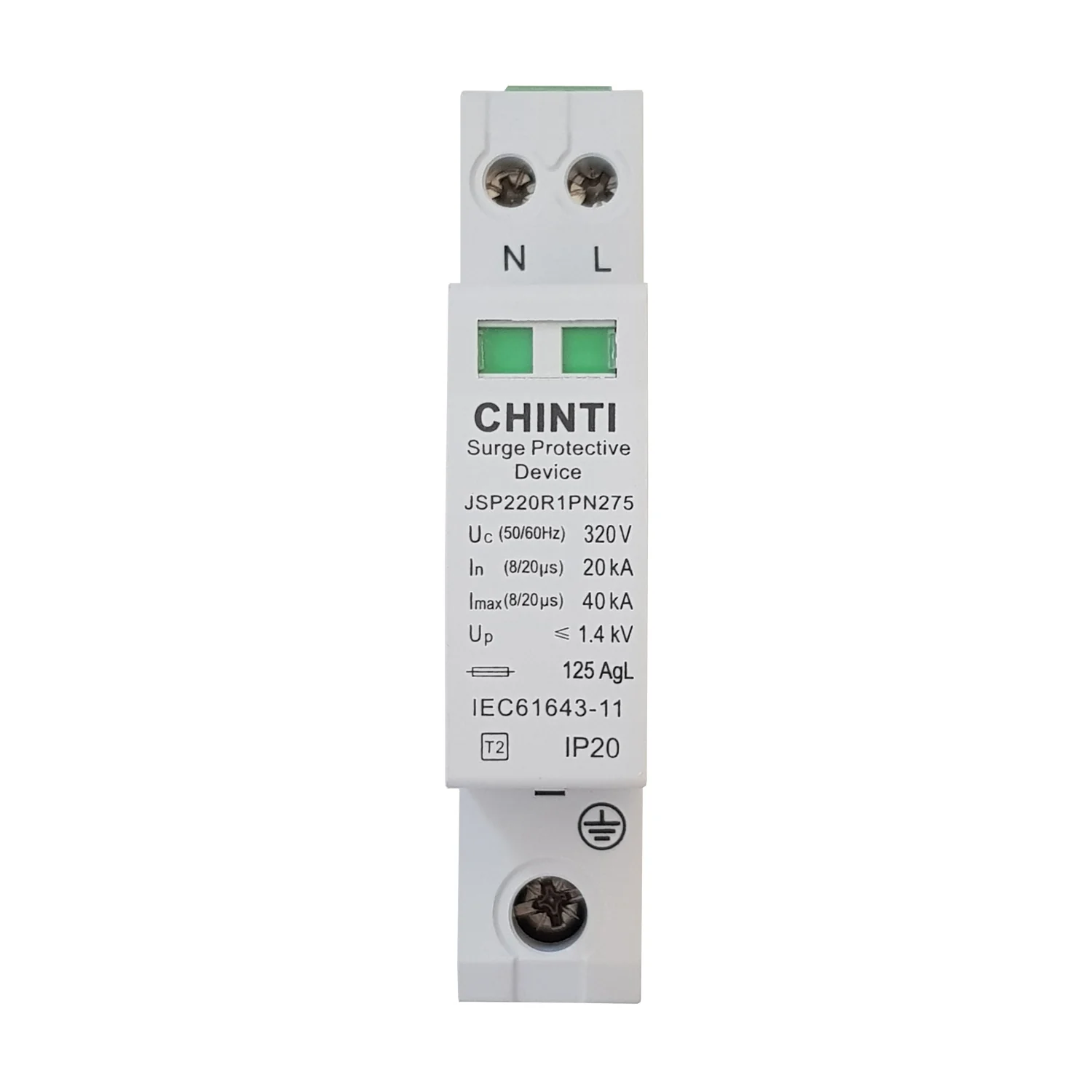

JSP220R1PN275 Scaricatore di sovratensione modulare Classe II 1P+N 40kA 275Vac 1M
Scaricatori di protezione serie JSP-II per la protezione da sovratensione in corrente alternata. Per applicazioni in sistemi TT e TN. Idonei per la protezione degli impianti elettrici da possibili sovracorrenti dovute a sovratensioni di origine atmosferica. Disponibili in versione 1P, 1P+N, 3P+N in classe II per la protezione dei quadri di distribuzione primaria dei sistemi monofase. Le unità sono costituite da una base e da cartucce intercambiabili. Affidabilità elevata grazie alla presenza del sistema di monitoraggio Thermo Dynamic Control. Tensione nominale Vn 275, 420 e 440 V. Imax di scarica (8/20ups) 20 kA. Corrente di scarica N-PE (10/360us) 40 kA. Livello di protezione Vp 1,5 kV. Contatti di segnalazione NA-C-NC.
| Norma di riferimento | IEC/EN 61643-1 |
| Numero di Poli | 1P+N |
| Tensione nominale Vn | 275 Vac |
| Frequenza nominale f | 50/60 Hz |
| Classe di prova | T2 |
| Imax di scarica (8/20μs) | 40 kA |
| limp scarica N-PE (10/350μs) | 20 kA |
| Livello di protezione Vp | 1,5 kV |
| Contatti di segnalazione | NA-C-NC |
| Numero Moduli DIN (1 DIN = 18 mm) | 1 |
| Grado di protezione | IP20 |
| Dimensioni | (h)x(l)x(p) 90×71,5×18 mm |
Scheda tecnica disponibile qui
